通常嵌入式开发中，调试用的都是基于搭载了xx芯片的模组搞得开发板（后续简称MCU），给它烧录固件一般都是在电脑上（后续简称PC）使用串口进行下载烧写。所以通常的开发调试步骤都是，先打开一个串口工具看看调试信息，当需要下载固件时，就关闭这个串口工具，然后使用下载工具打开这个串口进行固件下载烧写，当固件烧写完成之后，再关闭固件下载工具，再次打开串口工具查看调试信息。 ---> 这样我们不难看出，研发人员需要不停的切换串口工具，虽然操作不难，但是步骤重复繁琐。
有次我在对接客户程序时，发现客户提供了一个使用调试器烧写固件的工具，用它下载固件就不用进行串口工具切换，感觉十分的方便。后来发现RT-Thread提供的studio集成环境也是提供了类似的工具（如给stm32下载固件时点一下下载就烧写进去了），感觉这好傻瓜化啊，真特么好用。
于是我就对这种烧写的技术原理产生了探究的冲动。我以前也接触过keil、Iar等工具，我知道像这种用调试进行烧写时需要先编写flash烧写驱动，所以各家拿调试器下载固件的套路应该基本上都是一样的。起先我在linux时使用gdb调试程序，后来切换到嵌入式后发现使用调试器（jtag）也可以使用gdb调试，于是我瞬间就明白了这种烧写套路的原理。

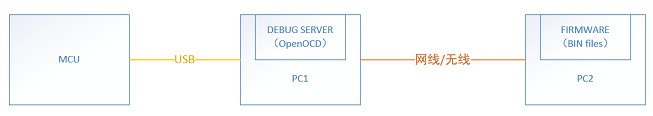

先讲讲这种烧写模型：
这里面pc1和pc2可能是同一台电脑，也有可能是两台不同的电脑（常见的pc1是自己电脑，pc2是编译服i务器）；
mcu和pc的连接通常就是使用调试器进行连接的（常见的如jlink、stlink、dap、cklink、icemini等）；
debug server各家实现都不一样甚至名字都不一样（如openocd），有些甚至就是开源项目openocd的包装改名（如csky debug server、iceman等）；
再讲讲这种烧写步骤：
为了通俗好懂，我以gdb操作为例说明怎么完成这种烧写。
1. 先编写一个加载在mcu上ram上运行的elf程序，这个程序里通常定义了几个固定名称的变量和函数，流程都是根据某个变量的取值进行下一步操作的；
2. 使用gdb加载elf程序到mcu上（load指令）；
3. 对elf程序某个固定函数设置断点（b fun指令），也有可能是elf程序固定产生一个软件断点（软中断汇编指令）；
4. 让elf程序run起来（c指令）；
5. 等待预定的断点产生，查询elf那几个固定的变量名称以便检查某个流程执行结果是否成功（p var指令）；
6. 改变某些固定变量的值（set var=xx指令），这一步是为了控制流程或传输数据（如将真正的固件bin文件逐渐填入这些变量地址中）；
7. 重复步骤5和6；
8. 当真正的固件bin传输完成之后，继续用步骤6中的步骤设置流程变量触发elf程序结束烧写流程（如复位mcu或直接从rom启动）；
如何实现这种操作？
根据我的模型图，先在电脑上连接一个mcu，然后起个debug serve让它连接到mcu上，然后就写一段在pc上执行的程序，这个pc程序使用tcp连接debug server，然后使用rsp协议（GDB Remote Serial Protocol）控制debug server：加载mcu的elf程序--->传输真正的固件bin数据到mcu并控制elf程序完成烧写。
更多功能
进一步给他增加了把bin带入默认参数、自动拉起debug server、可以选择使用带界面的程序等等等。

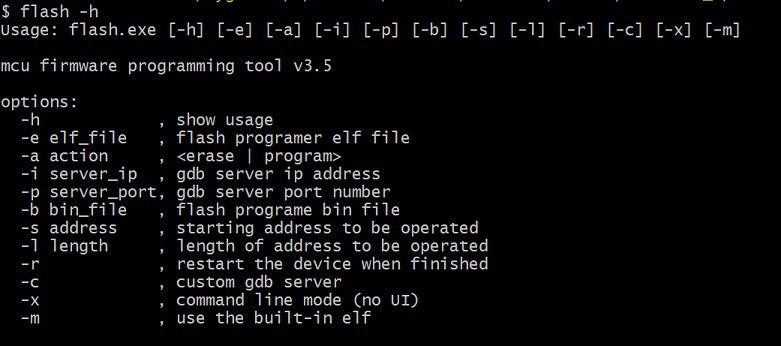

可以命令行使用--->

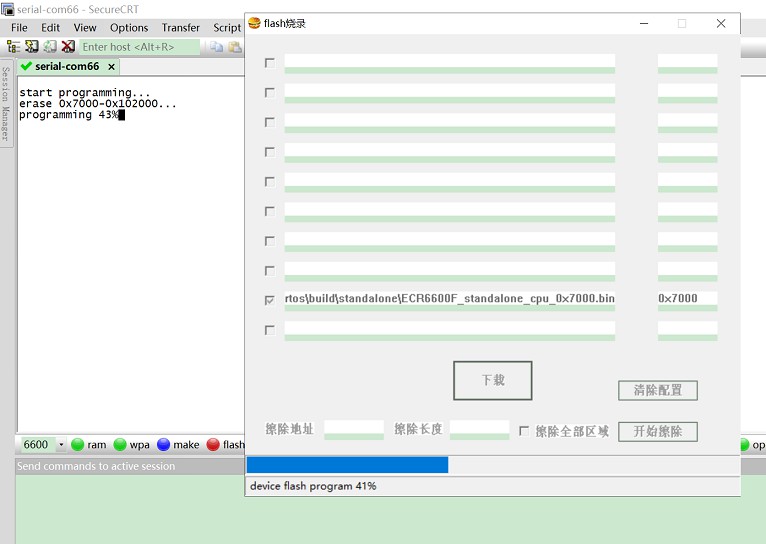

可以带界面使用--->

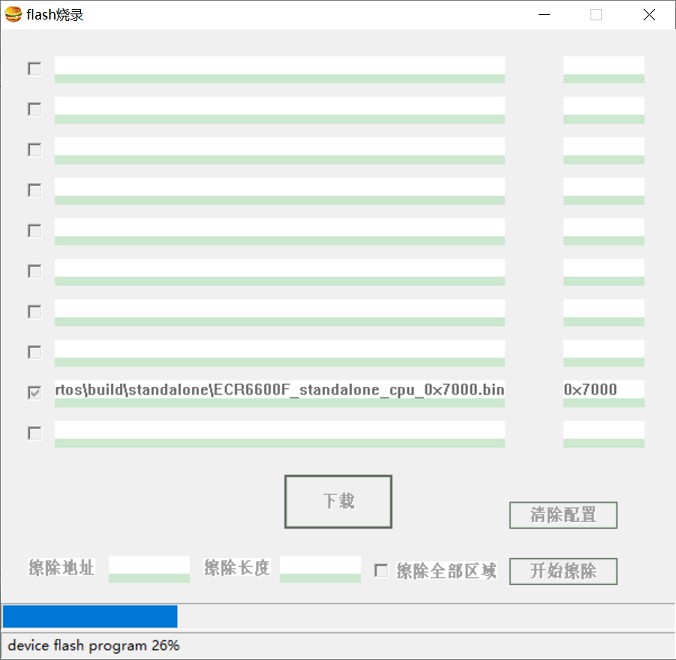

windows下

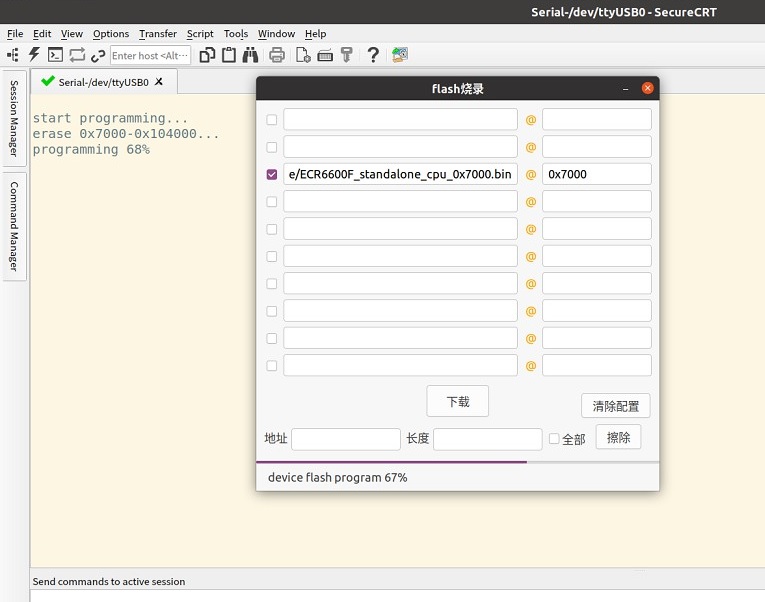

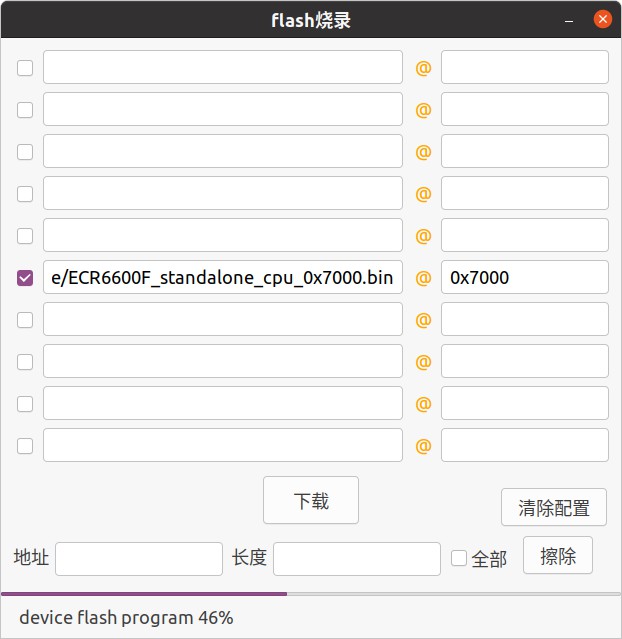

ubuntu下
结束
写到最后，我提供编译好的程序供喜欢的朋友研究。
flash_program_v3.5 for windows.zip <--- 在windows10下测试可用
flash_program_v3.5 for linux.zip <--- 在ubuntu20.04下测试可用
所有这套程序是我用c语言实现的，也提供源码给感兴趣的朋友研究。
除了pC侧程序，针对具体的mcu核，还需要使用者根据例子实现mcu 侧的汇编启动代码和的flash操作接口。
em_flash_program_v1.0.7z <--- 包含了mcu测的代码示例
flash_program_v3.5 source.7z <--- 仅包含了PC侧代码
